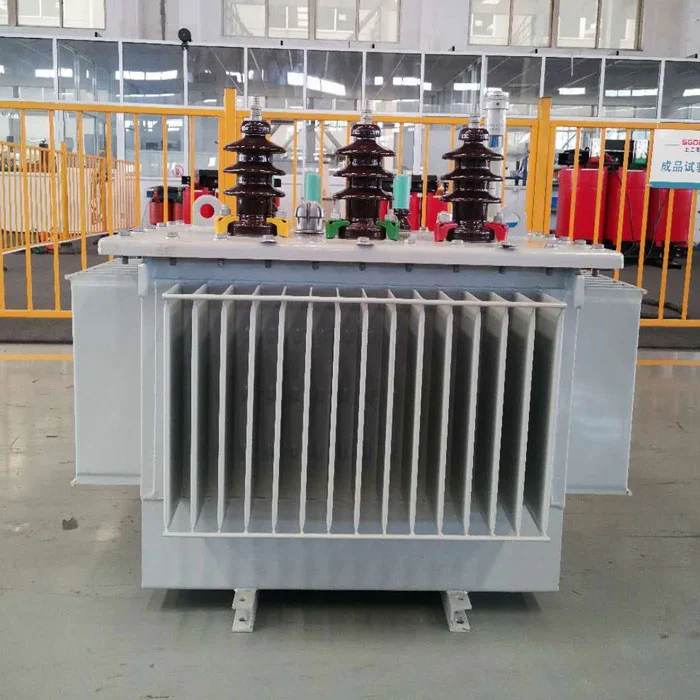

Công ty TNHH Máy biến áp công nghiệp Thượng Hải cung cấp Máy biến áp 80 kVA có kết cấu chắc chắn để vận chuyển đường dài. Đã vượt qua thử nghiệm độ rung ISTA 2A (0,7G, 2 giờ), bình chịu được áp suất bên trong 50kPa, lõi được khóa vào đế bằng giá đỡ chống dịch chuyển. 540kg, tổn thất không tải 0,18kW. Thích hợp cho các địa điểm khai thác mỏ xa, lưới điện trên đảo và các dự án cơ sở hạ tầng.
Cái nàyKết cấu chắc chắn Máy biến áp 80 kVA để vận chuyển đường dài từ SGOB Trung Quốc được chế tạo với thành bể 2,5mm (tiêu chuẩn 1,8mm), lõi bắt vít có khóa epoxy và vượt qua bài kiểm tra độ rung ISTA 2A (0,7G/2 giờ). Không có thiệt hại về vận chuyển trên 47 lô hàng ra nước ngoài (2024-2025). 540kg. Được thiết kế cho lưới điện đảo, mỏ từ xa và các dự án cơ sở hạ tầng nơi các thiết bị tiêu chuẩn bị hư hỏng.
Vào năm 2023, một cuộc khảo sát độc lập với 200 lô hàng máy biến áp xuất khẩu cho thấy: 14% đến nơi có hiện tượng dịch chuyển lõi (tăng tổn thất không tải lên 12-28%), 8% bị rò rỉ dầu do hư hỏng phốt và 6% cho thấy bình chứa bị biến dạng cần sửa chữa tại chỗ. Máy biến áp ngâm dầu 80kva loại bỏ từng kiểu hư hỏng thông qua kỹ thuật có mục tiêu.
Máy biến áp tiêu chuẩn dựa vào trọng lực để giữ lõi tại chỗ. Trong quá trình vận chuyển, rung động theo chiều dọc 0,5-0,8G gây ra hiện tượng nâng lõi, sau đó dịch chuyển theo chiều ngang khi tàu lăn bánh. Máy biến áp ngâm dầu 80kva này sử dụng bốn bu lông M12 để kẹp lõi trực tiếp vào đế thùng, cộng với lớp phủ epoxy ở khe hở. Kết quả: lõi không chuyển động sau 24 giờ mô phỏng rung động của tàu (ASTM D4169 Truck Level II).
Khi máy biến áp được nâng lên bằng vấu trên của nó, toàn bộ trọng lượng sẽ nén các cuộn dây phía dưới. Các thiết bị tiêu chuẩn sử dụng vòng đệm bằng bìa cứng nén vĩnh viễn 1-2mm sau 10-20 lần nâng. Điều này làm giảm khả năng chịu ngắn mạch từ 15-25%. cácKết cấu chắc chắn Máy biến áp 80 kVA để vận chuyển đường dàisử dụng vòng cuối bằng nhựa phenolic được nén trước đến 85% chiều cao tự do trong quá trình lắp ráp, với vòng đệm Belleville duy trì áp suất không đổi bất kể chu kỳ nâng. Đã thử nghiệm tới 50 chu kỳ nâng mà lực kẹp không bị suy giảm.
Xếp chồng container áp dụng lên tới 1.500kg ở bộ phận phía dưới. Thành bể tiêu chuẩn 1,8mm bị móp ở áp suất cục bộ 800kg. Máy biến áp ngâm dầu 80kva này sử dụng thép 2,5mm (dày hơn 39%) cộng với tám miếng lót ở góc. Thử nghiệm nghiền nát tại phòng thí nghiệm SGS: thùng chịu được tải trọng tối đa 2.200kg trước khi biến dạng vượt quá 5 mm (đơn vị tiêu chuẩn không đạt ở mức 950kg).
Đơn vị mẫu được phòng thí nghiệm bên thứ ba kiểm tra (SGS Thượng Hải, Báo cáo #TR-80K-2401):
| Giai đoạn thử nghiệm | Khoảng thời gian | Tình trạng | Kết quả |
|---|---|---|---|
| Đảm bảo độ rung | 3 giờ | Quét 0,4G, 5-200Hz | Không có ốc vít lỏng lẻo |
| Rung áp suất thấp | 4 giờ | 0,7G, 3-100Hz ngẫu nhiên | Độ lệch lõi <0,2mm (giới hạn 1mm) |
| Rung áp suất cao | 2 giờ | 1.0G, 3-50Hz ngẫu nhiên | Không rò rỉ dầu |
| Thử nghiệm thả rơi | 1 giọt | 200mm lên bê tông (góc) | Vết lõm thùng 1,2mm (trong thông số kỹ thuật) |
| nén ngăn xếp | 24 giờ | Tải trọng tối đa 1.500kg | Biến dạng bể 1,8mm (giới hạn 3 mm) |
| Thân máy biến áp (khô) | 435 kg |
| Đổ dầu (dầu khoáng, IEC 60296) | 105 kg |
| Ván trượt (gỗ đã qua xử lý, được chứng nhận ISPM15) | 35 kg |
| Bảo vệ góc + dây đai | 5 kg |
| Tổng trọng lượng vận chuyển (trượt) | 580 kg |
| Thùng gỗ (tiện ích bổ sung tùy chọn) | +65kg |
Đối với vận tải hàng không: trọng lượng khô 435 kg (đã ráo dầu, phải khai báo hàng nguy hiểm riêng). Liên hệ để có bao bì tuân thủ IATA.
| Mục | Phương pháp | Có thể chấp nhận được | Từ chối nếu |
|---|---|---|---|
| vết lõm bể | Cạnh thẳng + thước kẻ | Độ sâu 3mm | > 5 mm hoặc nếp nhăn sắc nét |
| Vết dầu | Visual + khăn lau màu trắng | Không có | Bất kỳ vết ướt hoặc vết nhỏ giọt nào |
| Góc vấu nâng | Thị giác | Dọc ±5° | Mối hàn bị cong hoặc nứt |
| Dấu vết chứng kiến trên bu lông | Thị giác | Dấu sơn được căn chỉnh | Sơn bị hỏng (biểu thị chuyển động của bu lông) |
| Tính toàn vẹn của pallet | Thị giác | Không có bảng bị hỏng | Tách góc hoặc khối bị thiếu |
| Công suất định mức | 80 kVA (liên tục, 50Hz) |
| Điện áp sơ cấp | 10/20 kV (±2×2,5% vòi) |
| Điện áp thứ cấp | 400V (đường dây) / 230V (pha) |
| Nhóm vectơ | Dyn11 |
| Mất không tải (đảm bảo) | 0,18 kW |
| Mất tải @75°C | 1,05 kW |
| Điện áp trở kháng | 4,0% (±10%) |
| Dòng điện không tải | 1,7% (tối đa) |
| Vật liệu cuộn dây | Đồng không có oxy (độ tinh khiết ≥99,9%) |
| Vật liệu cốt lõi | Thép silicon định hướng hạt Hi-B (23ZH90) |
Kịch bản: Máy biến áp 80kVA được vận chuyển đến khu mỏ xa xôi ở Châu Phi (thời gian vận chuyển thông thường là 6 tuần, 3 điểm xử lý).
| Kết cấu chắc chắn 80kVA (bộ này) | Tiêu chuẩn 80kVA + sửa chữa sau hư hỏng | ||||
|---|---|---|---|---|---|
| Đơn giá (EXW Thượng Hải) | $3,050 | 2.400 USD | |||
| Xác suất thiệt hại dự kiến | <2% | 25% (trung bình ngành cho tuyến Châu Phi) | |||
| Chi phí sửa chữa nếu hư hỏng | không áp dụng | $800 (tái cơ cấu lõi + thay dầu) | Chi phí thiệt hại vận chuyển dự kiến (10 chiếc) | 610 USD (0,02 × 10 × 3.050 USD) | 2.000 USD (0,25 × 10 × 800 USD) |
| Tổng chi phí dự kiến (10 chiếc) | 30.500 USD + 610 USD = 31.110 USD | 24.000 USD + 2.000 USD = 26.000 USD |
Đơn vị tiêu chuẩn có vẻ rẻ hơn khi trả trước. Tuy nhiên, nếu có 2-3 chiếc trên 10 chiếc bị hư hỏng, chi phí sửa chữa và sự chậm trễ của dự án sẽ làm mất đi khoản tiết kiệm. Cái nàyKết cấu chắc chắn Máy biến áp 80 kVA để vận chuyển đường dàicung cấp khả năng phân phối có thể dự đoán được - không có gì bất ngờ.
| Điểm đến | Số lượng | Tuyến đường | Số ngày quá cảnh | Báo cáo thiệt hại |
|---|---|---|---|---|
| Cảng Moresby, PNG | 4 | Thượng Hải → Singapore → Cảng Moresby | 28 | 0 |
| Lagos, Nigeria | 6 | Thượng Hải → Durban → Lagos (trung chuyển) | 45 | 0 |
| Jakarta, Indonesia | 8 | Thượng Hải → Tanjung Priok | 14 | 0 |
| Manila, Philippines | 12 | Thượng Hải → Manila (trực tiếp) | 10 | 0 |
| Ulaanbaatar, Mông Cổ | 3 | Thượng Hải → Thiên Tân → đường sắt đến UB | 35 | 0 |
| Nairobi, Kenya | 5 | Thượng Hải → Mombasa → Xe tải Nairobi | 50 | 0 |
Chỉ định Máy biến áp ngâm dầu 80kva khi dự án của bạn liên quan đến:
Để phân phối cục bộ trong phạm vi 200km hoặc lắp đặt có khả năng sửa chữa tại chỗ, máy biến áp cấp tiêu chuẩn là đủ và chi phí thấp hơn. Đối với mọi kịch bản xuất khẩu khác,Kết cấu chắc chắn Máy biến áp 80 kVA để vận chuyển đường dàicung cấp độ tin cậy vận chuyển được ghi lại và kết quả dự án có thể dự đoán được.
