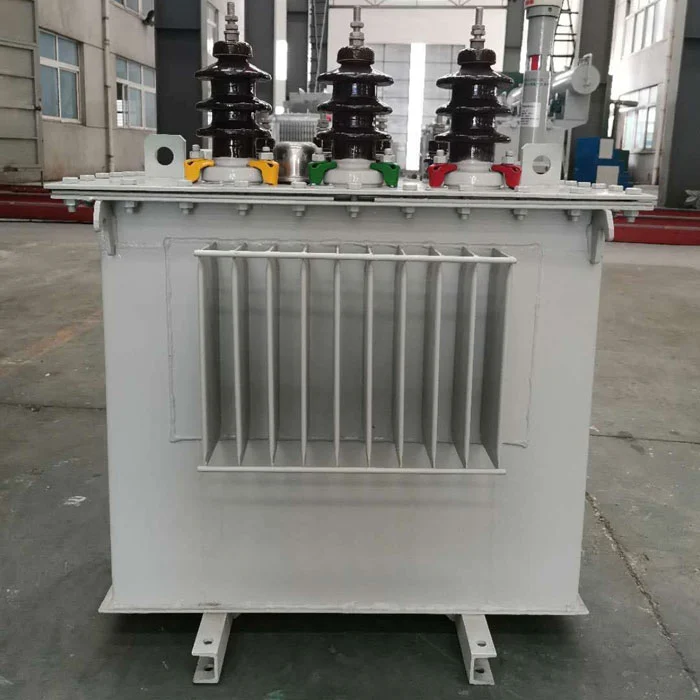

Máy biến áp phân phối 100 kVA tản nhiệt hiệu quả SGOB Xuất khẩu cung cấp Trung Quốc được thiết kế để kiểm soát nhiệt ổn định dưới tải liên tục. Với khả năng làm mát tuần hoàn dầu được tối ưu hóa và lõi thép silicon ít tổn thất, nó đảm bảo quản lý nhiệt hiệu quả, giảm lãng phí năng lượng và vận hành đáng tin cậy cho mạng lưới điện thương mại và công nghiệp.
SGOBMáy biến áp phân phối 100 kVA tản nhiệt hiệu quả Nhà xuất khẩu được thiết kế với tư duy vận hành thực tế tại hiện trường, nhấn mạnh vào đặc tính nhiệt độ, khả năng thích ứng tải và độ ổn định trong chu kỳ dài thay vì dữ liệu hiệu suất chỉ có trong phòng thí nghiệm.
Trong nhiều máy biến áp phân phối tiêu chuẩn, nhiệt chủ yếu được quản lý thông qua đối lưu dầu cơ bản mà không có đường dẫn dòng chảy bên trong được tối ưu hóa. Điều này thường dẫn đến tăng nhiệt độ cục bộ dưới tải liên tục.
SGOB cải thiện điều này bằng cách tập trung vào tối ưu hóa đường dẫn nhiệt:
- Giảm vùng dầu ứ đọng bên trong cấu trúc bể
- Tăng cường dòng dầu định hướng bên trong các kênh cuộn dây
- Cải thiện hiệu suất truyền nhiệt từ cuộn dây sang dầu
- Kiểm soát sự hình thành điểm nóng khi tải trong thời gian dài
- Ổn định đường cong tăng nhiệt độ thay vì kiểm soát đỉnh ngắn hạn
So với các mẫu thông thường, cải tiến quan trọng không phải là "làm mát nhiều hơn" mà là sự phân bổ nhiệt được kiểm soát tốt hơn.
Máy biến áp phân phối 100 kVA tản nhiệt hiệu quả SGOB được thiết kế dựa trên môi trường lắp đặt thực tế như tòa nhà thương mại, nhà máy nhỏ và trạm biến áp ngoài trời.
Điểm nổi bật về kết cấu:
- Hỗ trợ cuộn dây được gia cố để giảm biến dạng khi giãn nở nhiệt
- Khoảng cách cuộn dây được tối ưu hóa để cải thiện sự thâm nhập của dầu
- Hệ thống khóa cơ học để giảm sự dịch chuyển do rung động
- Cấu trúc bể được thiết kế để lưu thông đối lưu ổn định
- Cải thiện độ ổn định niêm phong để ngăn ngừa lão hóa nhiệt liên quan đến độ ẩm
Cấu trúc này nhắm đến độ tin cậy trường dài hạn hơn là hiệu suất thử nghiệm ngắn hạn.
Thay vì chỉ tăng công suất làm mát, SGOB giảm nhiệt tại nguồn phát điện.
Phương pháp kỹ thuật:
- Thép silicon có độ thấm cao giúp giảm tổn thất dòng điện từ hóa
- Bố trí cuộn dây đồng giảm thiểu khả năng làm nóng điện trở
- Cấu trúc lõi từng bước cải thiện cân bằng phân phối từ thông
- Giảm nhiệt độ hài hòa trong điều kiện tải thay đổi
- Giảm tổn thất dòng điện xoáy thông qua xử lý cán màng được tối ưu hóa
Chiến lược "giảm nhiệt trước, sau tiêu tán" này cải thiện hiệu suất hiệu quả hơn so với nâng cấp chỉ làm mát.
So với máy biến áp loại khô hoặc thông gió cơ bản, máy biến áp ngâm trong dầu mang lại những ưu điểm rõ ràng về nhiệt:
Ưu điểm của hệ thống ngâm dầu SGOB:
- Dầu vừa là chất cách nhiệt, vừa là chất truyền nhiệt
- Lan truyền nhiệt nhanh hơn so với hệ thống làm mát không khí
- Nhiệt độ ổn định hơn trong chu kỳ tải cao điểm
- Khả năng chịu quá tải tốt hơn khi có nhu cầu cao trong thời gian ngắn
- Giảm nguy cơ hư hỏng cách điện do nhiệt độ tăng đột biến
Điều này làm cho nó phù hợp hơn với môi trường tải không ổn định hoặc dao động.
Kỹ thuật vật liệu đóng một vai trò quan trọng trong hiệu suất tản nhiệt:
- Vật liệu lõi: thép silicon định hướng hạt có tổn thất thấp
- Dây dẫn: đồng không chứa oxy có điện trở suất ổn định dưới nhiệt
- Cách nhiệt: hệ composite giấy dầu có độ bền nhiệt
- Niêm phong: cao su chống lão hóa để duy trì ổn định áp suất bên trong
- Kết cấu thép: thân bình được gia cố để cân bằng nhiệt và áp suất
Tất cả các vật liệu đều được xác minh thông qua quá trình kiểm tra đầu vào phù hợp với hệ thống kiểm soát ISO9001.
| Người mẫu | Công suất (kVA) | HV (kV) | LV (kV) | Tổn thất không tải (kW) | Trở kháng (%) | Trọng lượng (kg) | Kích thước (mm) |
| S11-M-50/10 | 50 | 6–20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6–20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6–20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6–20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBMáy biến áp phân phối 100 kVA tản nhiệt hiệu quảphù hợp cho người dùng yêu cầu hoạt động ổn định trong thời gian dài với sự dao động nhiệt độ tối thiểu.
Môi trường ứng dụng điển hình:
- Hệ thống phân phối điện bán lẻ và thương mại
- Xưởng sản xuất, chế biến nhỏ
- Trạm biến áp dân dụng đô thị
- Cơ sở tự động hóa công nghiệp nhẹ
- Hạ tầng hệ thống điện phụ trợ
- Môi trường tải hỗn hợp với sự thay đổi tải thường xuyên
Thiết kế ổn định nhiệt của nó đặc biệt có lợi trong môi trường có nhiệt độ môi trường cao hoặc thông gió hạn chế.
Hầu hết các máy biến áp thông thường chủ yếu dựa vào sự tuần hoàn dầu thụ động mà không có cấu trúc dòng chảy bên trong được tối ưu hóa, điều này có thể tạo ra sự phân bổ nhiệt độ không đồng đều.
SGOB cải thiện điều này bằng cách tập trung vào ba lỗ hổng hoạt động thực tế:
- Phân bố nhiệt không đều trong kết cấu cuộn dây
- Truyền nhiệt chậm dưới tải cao liên tục
- Độ ổn định nhiệt không đủ trong quá trình dao động tải
Máy biến áp phân phối 100 kVA giải quyết những vấn đề này bằng cách thiết kế lại đường dẫn dòng dầu bên trong và tăng cường tính nhất quán truyền nhiệt, thay vì chỉ tăng độ dày vật liệu hoặc kích thước bể.
SGOB được sản xuất bởi Shanghai Industry Transformers Co., Ltd., với năng lực sản xuất tích hợp:
- Cơ sở sản xuất hiện đại rộng 40.000 m2
- Dây chuyền cắt xếp thép silicon CNC
- Hệ thống cuộn dây và sấy chân không tự động
- Phòng thử nghiệm hiệu suất điện
- Tuân thủ đầy đủ các tiêu chuẩn IEC60076 và GB1094
Công ty tập trung vào sản xuất hàng loạt ổn định cho các dự án cơ sở hạ tầng toàn cầu thay vì các đơn vị tùy chỉnh riêng biệt.
Mỗi tổ máy của Máy biến áp phân phối 100 kVA đều trải qua quá trình xác nhận nhiều giai đoạn:
- Kiểm tra độ tăng nhiệt độ trong điều kiện đầy tải
- Xác minh hiệu quả tuần hoàn dầu
- Kiểm tra độ bền cách điện và điện môi
- Đánh giá ứng suất cơ học ngắn mạch
- Đo tổn thất (không tải và tổn thất có tải)
Điều này đảm bảo tính chất nhiệt ổn định trước khi vận chuyển.
SGOBMáy biến áp phân phối 100 kVA tản nhiệt hiệu quảđược định vị là giải pháp phân phối tối ưu hóa ổn định nhiệt. Thay vì dựa vào các giả định làm mát thông thường, nó cải thiện khả năng kiểm soát dòng nhiệt bên trong, giảm nhiệt do tổn thất và tăng cường độ đồng đều nhiệt độ, khiến nó phù hợp với các hệ thống phân phối điện công nghiệp và thương mại dài hạn cần vận hành ổn định và giảm sự phụ thuộc vào bảo trì.
