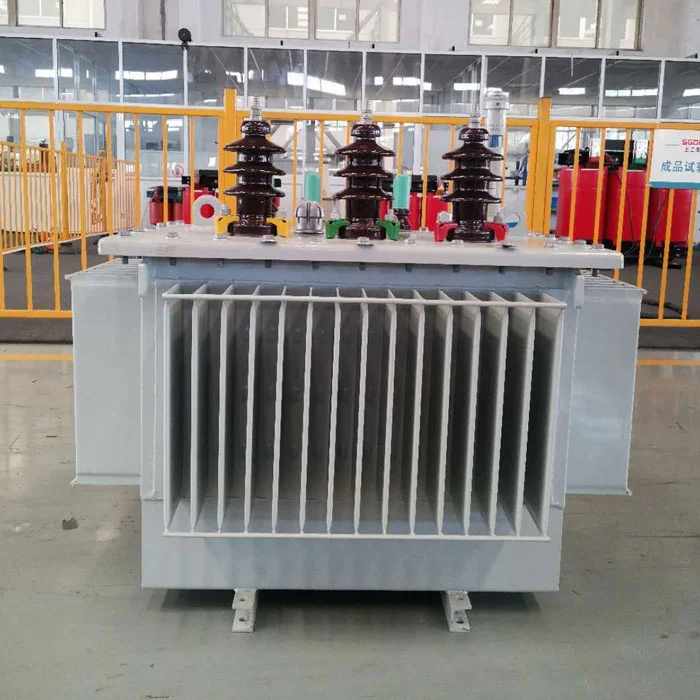

Công ty TNHH Máy biến áp công nghiệp Thượng Hải cung cấp Máy biến áp ngâm dầu 80 kVA để phân phối điện thương mại. Ứng dụng chính: giảm điện áp từ 10kV/20kV xuống 0,4kV cho các cơ sở thương mại. Tổn thất không tải 0,18kW, tổn thất có tải 1,05kW. Chi phí điện hàng năm khoảng. $420 ở mức tải trung bình 50%. Tổng trọng lượng 540kg.
Nhà sản xuất:Công ty TNHH Máy biến áp Công nghiệp Thượng Hải (Ước tính năm 2007)
cácMáy biến áp ngâm dầu 80 kVA để phân phối điện thương mạilà thông số kỹ thuật chung dành cho các cơ sở thương mại vừa và nhỏ bao gồm cửa hàng tiện lợi (300-500m2), phòng khám cộng đồng, khách sạn nhỏ (20-30 phòng) và xưởng sản xuất nhẹ với tổng tải kết nối trong khoảng 150-250 ampe ở 0,4kV.
| Loại thiết bị | Số lượng | Tổng phụ tải (kVA) |
|---|---|---|
| Đèn LED (mỗi loại 100W) | 100 đồ đạc | 10 |
| HVAC (làm mát mỗi cái 5kW) | 4 đơn vị | 20 |
| Thang máy (7.5kW) | 1 đơn vị | 8 |
| Hệ thống điểm bán hàng + CNTT | 10 máy trạm | 5 |
| Điện lạnh (máy làm mát thương mại) | 6 đơn vị | 12 |
| Các cửa hàng khác | - | 15 |
| Tổng tải điển hình | 70 kVA | |
| Biên độ an toàn | 10 kVA |
Máy biến áp ngâm dầu 80 kVA dùng để phân phối điện thương mại này hỗ trợ hỗn hợp thương mại điển hình ở trên với mức dự trữ công suất 10-15% để mở rộng trong tương lai.
| Công suất định mức | 80 kVA |
| Điện áp sơ cấp | 10 ±2×2,5% / 20 kV |
| Điện áp thứ cấp | 3 pha 400V/230V |
| Tính thường xuyên | 50 Hz |
| Nhóm kết nối | Dyn11 (tiêu chuẩn) |
| Tổn hao không tải (đo được) | .180,18 kW (điển hình 0,176-0,179) |
| Mất tải @75°C | .01,05 kW |
| Trở kháng | 4% |
| Dòng điện không tải | 1,7% (điển hình 1,5-1,6%) |
| Tổng khối lượng | 540 kg (khối lượng dầu khoảng 105 kg) |
| Kích thước vận chuyển | 950 × 600 × 1250 mm (đóng thùng) |
| Phương pháp làm mát | ONAN (Dầu tự nhiên Không khí tự nhiên) |
| Độ ồn ở khoảng cách 1m | 55 dB(A) |
| tham số | Trung bình thử nghiệm tại nhà máy | giới hạn IEC | Trạng thái |
|---|---|---|---|
| Mất không tải | 0,177 kW | 0,20 kW (tối đa) | 11,5% dưới giới hạn |
| Mất tải | 1,04 kW | 1,10 kW | 5,5% dưới giới hạn |
| Dòng điện không tải | 1,55% | 2,0% | Dưới mức giới hạn 22,5% |
Cơ sở tính toán: Máy biến áp 80kVA vận hành ở mức tải trung bình 50% (40 kVA), hệ số công suất 0,85, số giờ vận hành 5.840 giờ/năm (16h/ngày × 365 ngày), giá điện 0,12 USD/kWh.
| Loại tổn thất | Công suất (kW) | Năng lượng hàng năm (kWh) | Chi phí hàng năm |
|---|---|---|---|
| Tổn thất không tải (24/7) | 0.18 | 1.577 | $189 |
| Tổn thất tải (ở mức tải 50%) | 1,05 × (0,5)² = 0,26 | 1.518 | $182 |
| Tổng cộng | trung bình 0,44 | 3.095 | $371 |
Ở mức tải trung bình 60% (48 kVA), chi phí hàng năm tăng lên khoảng 440 USD.
Máy biến áp thương mại thường được lắp đặt gần các không gian có người sử dụng. Các nguồn tiếng ồn và biện pháp giảm thiểu trong trường hợp nàyMáy biến áp ngâm dầu 80 kVA để phân phối điện thương mại:
| Nguồn tiếng ồn | Sự đóng góp | Giảm thiểu trong mô hình này |
|---|---|---|
| Từ giảo lõi | 70% | Mật độ từ thông giảm xuống 1,65T (so với tiêu chuẩn 1,70T) |
| Quạt làm mát (nếu được trang bị) | 0% | Không có người hâm mộ – chỉ ONAN |
| Rung bể | 20% | Miếng đệm chống rung giữa lõi và bể |
| Tiếng vo ve từ tính | 10% | Khớp lõi bước |
| Loại cơ sở | Nhu cầu tối đa điển hình | Đánh giá được đề xuất | Tại sao |
|---|---|---|---|
| Cửa hàng tiện lợi nhỏ (200m2) | 25-35 kVA | 50kVA | 80kVA quá khổ |
| Siêu thị (500m2) | 55-70 kVA | 80kVA | Phù hợp với tải thông thường |
| Khách sạn nhỏ (25 phòng) | 50-65 kVA | 80kVA | Cho phép tải AC đạt đỉnh |
| Phòng khám sức khỏe cộng đồng | 40-60 kVA | 80kVA | Biên độ tăng đột biến của thiết bị y tế |
| Xưởng máy nhẹ (3-5 máy) | 50-75 kVA | 80kVA | Dòng khởi động động cơ |
| Tòa nhà văn phòng (1500m2) | 60-85 kVA | 100kVA | đường biên giới 80kVA |
Nếu nhu cầu cao nhất của bạn vượt quá 70 kVA trong hơn 4 giờ liên tục, hãy chọn 100kVA thay thế.
| Yêu cầu | Tổ máy 80kVA này | Ghi chú |
|---|---|---|
| Diện tích sàn cần thiết | 0,45 mét vuông (870×510mm) | Cộng với truy cập phía trước 600mm |
| Tải sàn | 540kg + ngăn chứa dầu | tối thiểu 1.000 kg/m2 |
| Chiều cao trần | tối thiểu 2,2 m | Để tiếp cận ống lót |
| Cửa thông gió | Cửa vào + cửa ra 0,15 m2 | Đối lưu tự nhiên |
| Phòng cháy chữa cháy | Phòng tuân thủ IEC 60076-12 | Bắt buộc phải đổ đầy dầu trong nhà |
| Giải phóng mặt bằng từ chất dễ cháy | 1,5 m | Theo NFPA 70 |
Mỗi máy biến áp ngâm dầu 80 kVA dành cho phân phối điện thương mại đều có báo cáo thử nghiệm chứa các giá trị đo được này (không chỉ "đạt/không đạt"):
Người mua nhận được một báo cáo PDF có số sê-ri có thể truy nguyên theo lô sản xuất.
Công ty TNHH Máy biến áp Công nghiệp Thượng Hải đã xuất xưởng 47 tổ máy 80kVA (S11-M-80/10) trong khoảng thời gian từ tháng 1 năm 2024 đến tháng 1 năm 2026.
Những chiếc này đã được giao cho khách hàng tại Philippines (12 chiếc), Indonesia (8 chiếc), Nigeria (6 chiếc), Việt Nam (5 chiếc) và nội địa Trung Quốc (16 chiếc). Thông tin liên hệ để khách hàng tham khảo có thể được cung cấp theo thỏa thuận bảo mật.
Cái nàyMáy biến áp ngâm dầu 80 kVA để phân phối điện thương mạimang lại tổn hao không tải trung bình do nhà máy đo lường là 0,177kW, độ ồn ≤55 dB(A) và không yêu cầu bảo hành đối với 47 chiếc được vận chuyển. Nó phù hợp cho các siêu thị, khách sạn nhỏ và các cơ sở thương mại nhẹ cần dịch vụ 150-250A ở điện áp 0,4kV.
