Một thành phần quan trọng của hệ thống điện,máy biến áp khôđược sử dụng rộng rãi trong các môi trường thương mại, dân cư và công nghiệp. Máy biến áp khô không yêu cầu dầu cách điện để làm mát các bộ phận của nó như máy biến áp chứa đầy dầu. Để đảm bảo hoạt động an toàn và hiệu quả, thay vào đó họ dựa vào các kỹ thuật thay thế để tản nhiệt. Ở đây, chúng tôi kiểm tra việc quản lý tản nhiệt của máy biến áp khô.
1. Cơ chế làm mát bằng không khí
Phương pháp tản nhiệt chính trong máy biến áp khô là làm mát không khí. Cuộn dây và lõi của máy biến áp được thiết kế với các vật liệu và cấu trúc cho phép không khí tự nhiên chảy tự do xung quanh chúng. Không khí này hấp thụ nhiệt được tạo ra trong quá trình hoạt động và mang nó đi, duy trì nhiệt độ tối ưu trong máy biến áp.
Một. Thông gió tự nhiên

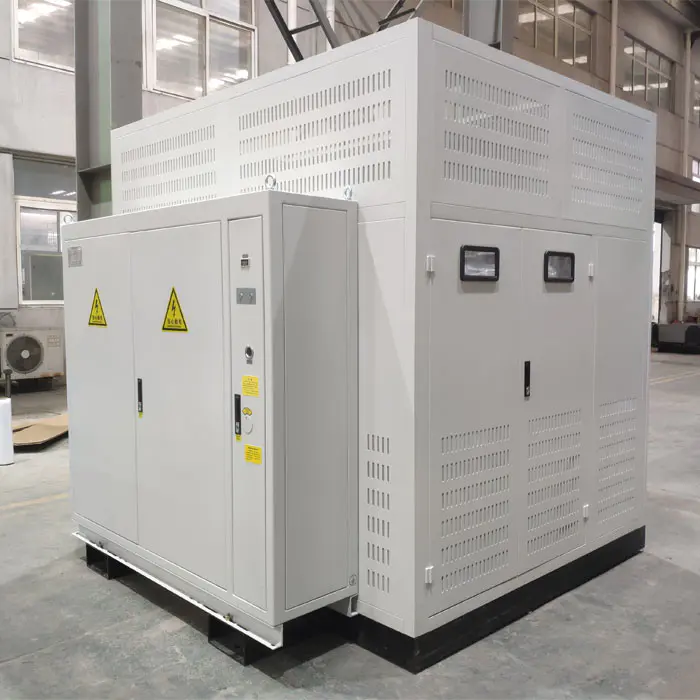

Trong nhiều trường hợp, máy biến áp khô được đặt trong vỏ thông gió hoặc khu vực mở nơi luồng không khí tự nhiên tạo điều kiện cho sự tản nhiệt. Thiết kế máy biến áp thường bao gồm các lỗ mở hoặc kênh tối đa hóa việc tiếp xúc với không khí.
b. Làm mát không khí cưỡng bức
Dành cho dung lượng lớn hơn hoặc cao hơnmáy biến áp khô, làm mát không khí bắt buộc có thể được sử dụng. Quạt hoặc máy thổi được lắp đặt để tăng luồng không khí xung quanh các thành phần của máy biến áp, tăng cường loại bỏ nhiệt và đảm bảo làm mát nhất quán dưới tải trọng nặng.
2. Vật liệu cách nhiệt
Máy biến áp khô sử dụng các vật liệu cách nhiệt nhiệt độ cao như nhựa epoxy hoặc nhựa đúc để bao bọc cuộn dây. Những vật liệu này là dây dẫn nhiệt tuyệt vời và có thể chịu được nhiệt độ cao mà không bị suy giảm. Bằng cách phân tán nhiệt khỏi cuộn dây, chúng ngăn chặn quá nhiệt và đảm bảo tuổi thọ của máy biến áp.
3. Thiết kế nhiệt của linh kiện
Cụm lõi và cuộn dây trong máy biến áp khô được thiết kế để giảm thiểu sự sinh nhiệt và tối đa hóa sự tiêu tán. Lõi nhiều lớp làm giảm tổn thất năng lượng (được gọi là tổn thất lõi), đây là một nguồn nhiệt đáng kể. Ngoài ra, các cuộn dây được bố trí hợp lý để cho phép luồng không khí tốt hơn và giảm thiểu các điểm nóng.
4. Sử dụng lớp phủ chịu nhiệt
Các cuộn dây trong máy biến áp khô thường được phủ bằng vecni hoặc sơn chịu nhiệt. Những lớp phủ này không chỉ cung cấp cách nhiệt mà còn tăng cường sự tản nhiệt bằng cách tạo điều kiện cho việc chuyển nhiệt vào không khí xung quanh.
5. Hệ thống làm mát bên ngoài
Trong các môi trường nơi làm mát không khí tự nhiên hoặc cưỡng bức là không đủ, các hệ thống làm mát bên ngoài bổ sung có thể được sử dụng. Chúng bao gồm các đơn vị điều hòa hoặc bộ trao đổi nhiệt điều chỉnh nhiệt độ môi trường xung quanh máy biến áp, ngăn ngừa quá nóng ngay cả trong điều kiện khắc nghiệt.
Lợi ích của hệ thống làm mát cho máy biến áp khô
- An toàn cho môi trường: Máy biến áp khô chạy an toàn hơn và ít bị rò rỉ, tràn dầu do không sử dụng.
Giảm bảo trì: So với làm mát dựa trên dầu, hệ thống làm mát không khí đòi hỏi ít bảo trì hơn, làm giảm chi phí hoạt động.
An toàn hỏa hoạn: Xác suất của các mối nguy hiểm hỏa hoạn đã giảm nhiều khi không có dầu dễ cháy.
Tóm lại
Máy biến áp khô sử dụng kết hợp thiết kế nhiệt, vật liệu cách nhiệt vượt trội và làm mát bằng không khí để tản nhiệt. Những giải pháp này đảm bảo hoạt động hiệu quả đồng thời giảm nhu cầu bảo trì và tác động tiêu cực của chúng đối với môi trường. Biết cách máy biến áp khô xử lý nhiệt sẽ làm nổi bật độ tin cậy và khả năng ứng dụng của chúng trong nhiều tình huống, đặc biệt là trong môi trường đô thị và công nghiệp, nơi hiệu quả và an toàn là rất quan trọng.
