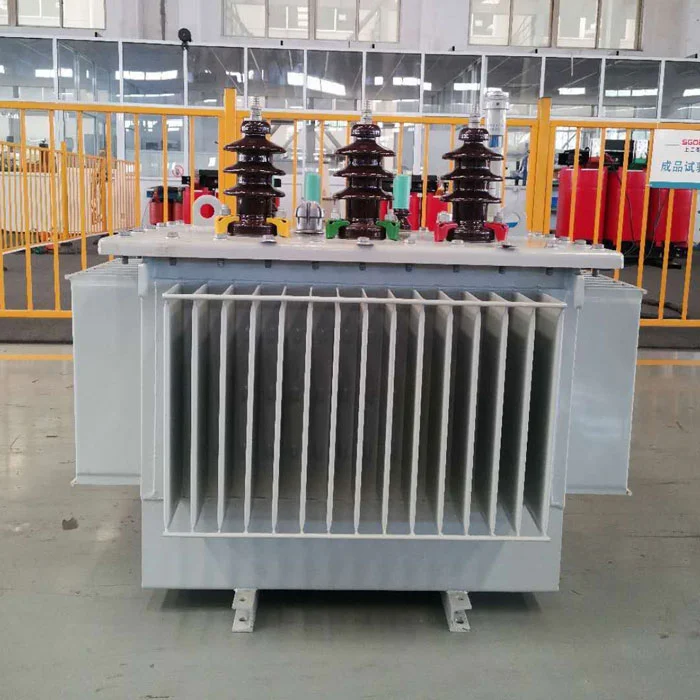

CácMáy biến áp được ngâm dầu 80kvalà một thiết bị chuyển đổi năng lượng được niêm phong được xây dựng với lõi thép silicon cán lạnh và cuộn dây đồng không có oxy. Nó có thiết kế cuộn dây xoắn ốc với các kênh dầu dọc để tăng cường tản nhiệt bên trong. Một cấu trúc chống mạch ngắn tăng cường hỗ trợ cuối cùng để bảo vệ chống lại sự gia tăng dòng điện thoáng qua. Một cơ chế nâng chuyên dụng và hệ thống định vị đảm bảo sự ổn định vận chuyển.
CácMáy biến áp được ngâm dầu 80kvaCó thể được sử dụng trong các hệ thống phân phối năng lượng đô thị để chịu được biến động tải ban ngày và sự phân tán nhiệt phun dầu đảm bảo hoạt động toàn bộ tải liên tục. Cấu trúc chống ăn mòn của nó có hiệu quả ngăn chặn sự ăn mòn xịt muối ở các khu vực ven biển ẩm ướt.
Thiết kế khoảng cách dầu cách nhiệt được gia cố cho các khu vực độ cao làm giảm nguy cơ phóng điện áp suất thấp.
| NGƯỜI MẪU | DUNG TÍCH (KVA) |
HV (KV) |
Lv (KV) |
Không mất tải (Kw) |
Sự suy yếu (%) |
CÂN NẶNG (Kg) |
KÍCH THƯỚC (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-31/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Các thành phần khí hòa tan được phân tích thường xuyên bằng phân tích sắc ký và chẩn đoán lỗi bên trong được kích hoạt khi nồng độ acetylen là bất thường. Mức dầu được theo dõi bằng chỉ báo cửa sổ hai màu và báo động khẩn cấp được kích hoạt khi mức dầu giảm đột ngột. Thử nghiệm cường độ điện môi hàng năm được thực hiện và lọc dầu chân không được thực hiện khi điện áp phân hủy giảm xuống dưới ngưỡng.
Hoạt động kéo dài dưới tốc độ tải cụ thể dẫn đến nhiệt độ dầu thấp trong mộtMáy biến áp được ngâm dầu 80kva, dẫn đến phân tích nước và giảm cường độ cách nhiệt. Cần sưởi ấm hoàn toàn thông thường để duy trì độ hòa tan trong dầu trong dầu. Làm nóng tự động nên được kích hoạt trong khi tắt máy mùa đông để duy trì nhiệt độ dầu.
Ngay lập tức thực hiện kiểm tra đáp ứng tần số biến dạng cuộn dây và so sánh nó với phổ tham chiếu. Kiểm tra sự dịch chuyển của các bu lông giữ bằng cách treo nắp và sử dụng máy đo độ phân giải laser để xác minh kích thước trục. Thực hiện một thử nghiệm không tải để theo dõi các sóng hài rung bất thường. Nếu lõi được đặt căn cứ tại nhiều điểm, tháo dỡ và sửa chữa vật liệu cách nhiệt.
