Kích thước nhỏ gọn và kết cấu bền bỉ của máy biến áp khiến nó trở nên lý tưởng để lắp đặt trong môi trường có không gian hạn chế. Cấu trúc mạnh mẽ của nó đảm bảo độ tin cậy lâu dài và hoạt động liền mạch, ngay cả trong môi trường công nghiệp đòi hỏi khắt khe. Máy biến áp khô SGOB 500kva được thiết kế để hỗ trợ tải trọng đáng kể, khiến nó phù hợp hoàn hảo cho các ứng dụng có nhu cầu năng lượng cao nhất quán và quan trọng.

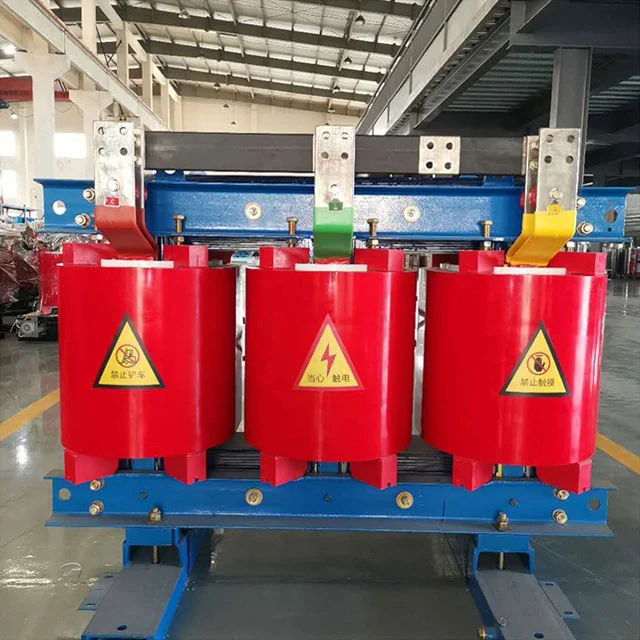

Máy biến áp khô SGOB 500kva là thiết bị điện hiệu suất cao được thiết kế để đáp ứng nhu cầu khắt khe của các ứng dụng công nghiệp, thương mại và tổ chức hiện đại. Với định mức công suất mạnh mẽ là 500 kilovolt-ampe (kva), máy biến áp này là minh chứng cho sự đổi mới và kỹ thuật tiên tiến.
Được thiết kế chú trọng đến hiệu quả sử dụng năng lượng, Máy biến áp khô SGOB 500kva sử dụng vật liệu cách nhiệt loại khô hiện đại. Điều này giúp loại bỏ các rủi ro liên quan đến rò rỉ dầu, giảm yêu cầu bảo trì và nâng cao tính bền vững của môi trường. Thiết kế thân thiện với môi trường của nó phù hợp với những nỗ lực toàn cầu nhằm thúc đẩy các giải pháp năng lượng sạch hơn và giảm thiểu lượng khí thải carbon.
Kích thước nhỏ gọn và kết cấu bền bỉ của máy biến áp khiến nó trở nên lý tưởng để lắp đặt trong môi trường có không gian hạn chế. Cấu trúc mạnh mẽ của nó đảm bảo độ tin cậy lâu dài và hoạt động liền mạch, ngay cả trong môi trường công nghiệp đòi hỏi khắt khe. Máy biến áp khô SGOB 500kva được thiết kế để hỗ trợ tải trọng đáng kể, khiến nó phù hợp hoàn hảo cho các ứng dụng có nhu cầu năng lượng cao nhất quán và quan trọng.
Ngoài khả năng xử lý điện năng mạnh mẽ, máy biến áp còn có hiệu suất sử dụng năng lượng ấn tượng. Nó giảm thiểu tổn thất năng lượng, tối đa hóa việc cung cấp điện cho tải và giảm chi phí vận hành. Điều này khiến nó trở thành sự lựa chọn tuyệt vời cho các doanh nghiệp đang tìm cách tối ưu hóa mức tiêu thụ năng lượng và giảm lượng khí thải carbon.
Máy biến áp khô SGOB 500kva là giải pháp năng lượng đáng tin cậy, hiệu quả và thân thiện với môi trường. Thiết kế nhỏ gọn, kết cấu chắc chắn và vật liệu cách nhiệt tiên tiến khiến nó trở thành lựa chọn ưu việt cho nhiều ứng dụng, đảm bảo phân phối điện liền mạch và vận hành xuất sắc.
TÍNH NĂNG SẢN PHẨM
Máy biến áp khô 500kva đúc nhựa epoxy do Công ty TNHH Máy biến áp công nghiệp Thượng Hải sản xuất được phát triển và thiết kế với sự hợp tác của Viện nghiên cứu máy biến áp Thẩm Dương bằng cách giới thiệu công nghệ tiên tiến của nước ngoài. Chỉ số độ tin cậy của sản phẩm đã đạt đến trình độ tiên tiến quốc tế.
Máy biến áp khô SGOB 500kva an toàn, chống cháy và chống cháy, không gây ô nhiễm và có thể lắp đặt trực tiếp tại trung tâm phụ tải. Nó không cần bảo trì, dễ lắp đặt, chi phí vận hành toàn diện thấp, tổn thất thấp, hiệu suất chống ẩm tốt, có thể hoạt động bình thường ở độ ẩm 100% và có thể đưa vào vận hành mà không cần sấy khô trước sau khi tắt máy. Nó có khả năng phóng điện một phần thấp, độ ồn thấp, chức năng tản nhiệt mạnh và có thể hoạt động ở mức tải định mức 150% trong điều kiện làm mát không khí cưỡng bức.
Máy biến áp khô SGOB 500kva hiện được sử dụng rộng rãi trong các tòa nhà cao tầng, trung tâm thương mại, sân bay, nhà ga, bến cảng, tàu điện ngầm, nhà máy, trạm phân phối ngầm, giàn khoan dầu ngoài khơi, nhà máy điện và những nơi khác có môi trường và điều kiện sử dụng khắc nghiệt.
Vật liệu và tính năng chính
Cuộn dây sử dụng dây đồng cách điện loại F làm dây dẫn và sợi thủy tinh và vật liệu composite nhựa epoxy làm vật liệu cách nhiệt. Hệ số giãn nở của nó gần bằng dây dẫn đồng và có khả năng chống va đập tốt, chống thay đổi nhiệt độ và chống nứt. Tất cả các thành phần của sợi thủy tinh và nhựa epoxy đều có khả năng tự dập tắt và không tiếp tục cháy. Đồng thời, cuộn dây cao áp được đúc bằng nhựa epoxy ở trạng thái chân không 1mbar và không có bọt khí bên trong cuộn dây, đảm bảo độ phóng điện một phần của cuộn dây nhỏ. Đồng thời, tổn thất của máy biến áp được giảm thiểu một cách hiệu quả.
Lõi sắt của máy biến áp được làm bằng thép tấm silicon cán nguội dòng 30EH120 có độ thấm cao, định hướng thớ có trật tự được nhập khẩu từ Nippon Steel, Nhật Bản, với các mối nối vát hoàn toàn 45° và xếp chồng từng bước bốn cấp. Bề mặt lõi sắt được phủ sơn nhựa cách điện chống ẩm, rỉ sét, hai đầu kẹp và chốt có lớp bảo vệ chống ăn mòn. Toàn bộ lõi sắt sử dụng cấu trúc tấm kéo thép và ách sắt không xếp chồng lên nhau, giúp giảm tổn thất không tải, dòng điện không tải và tiếng ồn của lõi sắt một cách hiệu quả.
Đối với cuộn dây điện áp thấp và dòng điện cao, ứng suất ngắn mạch lớn khi xảy ra ngắn mạch và số vòng dây điện áp thấp ít. Dòng điện hạ áp càng lớn thì vấn đề ampe quay không ổn định càng nổi bật khi sử dụng loại cuộn dây. Vấn đề tản nhiệt cũng cần được quan tâm. Lúc này, việc sử dụng cuộn giấy bạc cho điện áp thấp có thể giải quyết tốt hơn các vấn đề trên. Trước hết, các sản phẩm giấy bạc không có góc quay dọc trục và góc xoắn ốc quanh trục. Số ampe của cuộn dây điện áp cao và điện áp thấp được cân bằng và ứng suất dọc trục của máy biến áp nhỏ khi xảy ra đoản mạch. Thứ hai, do lớp cách nhiệt mỏng nên các ống dẫn khí nhiều lớp có thể được thiết lập theo ý muốn trong quá trình này và vấn đề tản nhiệt cũng được giải quyết tốt hơn. Quá trình hàn bên trong cuộn dây sử dụng phương pháp hàn bảo vệ xenon trên máy cuộn lá hoàn toàn tự động, có độ chính xác cao, khả năng chống hàn thấp và không có quy trình hàn bên ngoài. Lớp cách nhiệt DMD được sử dụng giữa các lớp cuộn dây, các đầu được bịt kín và xử lý bằng nhựa sau khi cuộn dây.
Quạt làm mát thổi ngang dòng chảy được sử dụng, có đặc tính tiếng ồn thấp, áp suất gió cao, hình thức đẹp, v.v., và nâng cao khả năng quá tải của máy biến áp. Bộ điều khiển nhiệt độ sử dụng bộ điều khiển nhiệt độ thông minh để cải thiện độ an toàn và độ tin cậy khi vận hành máy biến áp.
MÔ TẢ SẢN PHẨM
Máy biến áp loại khô cách điện bằng nhựa Epoxy là sản phẩm rất an toàn. Nó có thể được cài đặt trực tiếp tại trung tâm tải. Nó hoạt động tốt trong môi trường có độ ẩm 100% mà không cần sấy khô trước. Nó đã được sử dụng rộng rãi trong lĩnh vực xây dựng, trung tâm thương mại, sân bay, nhà ga, bến cảng, tàu điện ngầm, nhà máy, trạm phân phối điện ngầm, giàn khoan dầu ngoài khơi, nhà máy điện, v.v.
TÍNH NĂNG SẢN PHẨM
● Chống cháy
● Chống ẩm
● Dễ dàng bảo trì và lắp đặt
● Chạy tốt trong điều kiện môi trường khắc nghiệt
● Sản phẩm không gây ô nhiễm
● Tổn thất thấp trong quá trình vận hành toàn diện
THÔNG SỐ
| NGƯỜI MẪU | KHÔNG MẤT TẢI (W) |
TẢI TẢI (120%) |
TUYỆT VỜI (%) |
KHÔNG TẢI HIỆN TẠI (%) |
MỨC TIẾNG ỒN (Lpa) dB |
CÂN NẶNG (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| NGƯỜI MẪU | KÍCH THƯỚC(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| NGƯỜI MẪU | CÔNG SUẤT (KVA) | CHIỀU DÀI (MM) |
CHIỀU RỘNG (MM) | CHIỀU CAO (MM) |
DỌC DỌC (MM) | NGANG (MM) | TRỌNG LƯỢNG (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
HỒ SƠ CÔNG TY
Shanghai Industry Transformers Co., Ltd (SGOB) là nhà cung cấp đầy đủ các thiết bị phân phối điện. Sản phẩm của chúng tôi bao gồm:
● Máy biến áp ngâm dầu
● Máy biến áp ngâm dầu 35KV
● Máy biến áp điện loại khô cách điện bằng nhựa Expoxy
● Máy biến áp phân phối hợp kim vô định hình
● Máy biến thế quang điện
● Máy biến áp điện gió
● Máy biến áp trạm biến áp kiểu hộp
Công ty chúng tôi được thành lập vào năm 2007 và ngày nay có xưởng rộng 40.000m2 và hơn 200 nhân viên. Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp như sản xuất và phân phối điện, sản xuất than, luyện kim, dầu khí, hóa chất, xây dựng, cảng, sân bay, đường sắt và cơ sở hạ tầng thành phố.
Chúng tôi cũng sản xuất các thiết bị liên quan như tủ và vỏ điện, hộp chuyển mạch. Hiện tại, chúng tôi đang mở rộng dòng sản phẩm của mình sang các lĩnh vực liên quan đến điện khác như đầu nối co nóng, cáp điện và các thiết bị cơ khí liên quan, v.v. Mục tiêu của chúng tôi là xây dựng một hệ thống toàn diện nền tảng cung cấp thiết bị điện và phụ tùng cho cơ sở khách hàng toàn cầu của chúng tôi.
Chúng tôi dựa vào hệ thống kiểm soát chất lượng nghiêm ngặt để cung cấp các sản phẩm chất lượng cao nhất. Trong số 200 nhân viên của chúng tôi, 46 người là kỹ sư giàu kinh nghiệm. Hệ thống chất lượng của chúng tôi bao gồm các tiêu chuẩn về:
● Trung tâm giám sát chất lượng máy biến áp quốc gia Trung Quốc
● Hệ thống quản lý chất lượng ISO-9001:2008
● Hệ thống quản lý môi trường ISO-14001:2004
● Hệ thống an toàn và sức khỏe OHSMS18000
Bằng sáng chế của chúng tôi:
Khả năng sản xuất và kiểm tra chất lượng của chúng tôi bao gồm:
● Cuộn giấy bạc tự động
● Tấm và rạch thép silicon kỹ thuật số
● Dây chuyền sấy chân không và sơn bóng hoàn toàn tự động
● Máy thử phóng điện cục bộ HAEFLY
● Máy phân tích điện HAEFLY
● Máy phân tích sóng hài HAEFLY
Kết quả là tạo ra một sản phẩm ưu việt có hiệu suất cao, tiêu tán điện năng thấp hơn và độ ồn thấp để tối đa hóa khoản đầu tư vào cơ sở hạ tầng của bạn.
