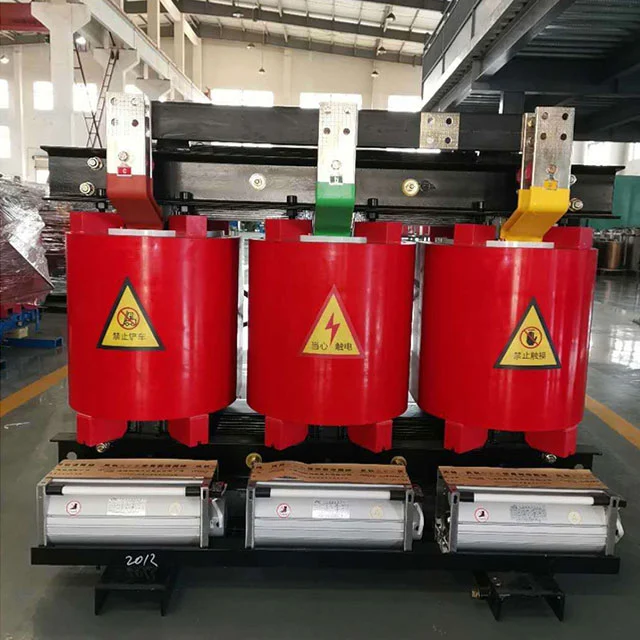

Máy biến áp khô SGOB 4000kva đại diện cho một thiết bị điện tiên tiến được thiết kế để đáp ứng các yêu cầu nghiêm ngặt về năng lượng của cả môi trường công nghiệp và thương mại. Tự hào với công suất điện 4000 kilovolt-ampe (kva), máy biến áp này mang lại hiệu suất, độ tin cậy và hiệu quả vượt trội, định vị nó là lựa chọn ưu tiên cho các doanh nghiệp yêu cầu giải pháp nguồn công suất cao.
Máy biến áp khô SGOB 4000kva là giải pháp năng lượng mạnh mẽ và hiệu quả cho các ứng dụng đòi hỏi khắt khe. Thiết kế thân thiện với môi trường, kích thước nhỏ gọn, các tùy chọn có thể tùy chỉnh và tuân thủ các tiêu chuẩn ngành khiến nó trở thành lựa chọn tuyệt vời cho các doanh nghiệp yêu cầu các giải pháp điện bền vững và hiệu suất cao. Với hệ thống làm mát tiên tiến và thiết kế tiết kiệm năng lượng, máy biến áp mang đến cho doanh nghiệp một giải pháp đáng tin cậy và tiết kiệm chi phí để đáp ứng nhu cầu điện năng, đảm bảo hoạt động trơn tru và hiệu quả.
Thiết kế kiểu khô của máy biến áp giúp loại bỏ nguy cơ rò rỉ dầu, khiến nó trở thành một lựa chọn bền vững và thân thiện với môi trường. Thiết kế này cũng đảm bảo rằng máy biến áp có thể dễ dàng lắp đặt và vận hành trong nhiều môi trường khác nhau, kể cả những môi trường có hạn chế về không gian. Kích thước nhỏ gọn và kết cấu chắc chắn của Máy biến áp khô SGOB 4000kva khiến nó trở thành sự lựa chọn tuyệt vời cho các doanh nghiệp cần một giải pháp mạnh mẽ nhưng tiết kiệm không gian.
Máy biến áp khô SGOB 4000kva được trang bị hệ thống làm mát tiên tiến giúp duy trì nhiệt độ vận hành tối ưu, giảm ô nhiễm tiếng ồn và sinh nhiệt. Điều này đảm bảo máy biến áp chạy êm và hiệu quả, giảm thiểu mức tiêu thụ năng lượng và chi phí vận hành. Thiết kế tiết kiệm năng lượng của máy biến áp cũng giảm thiểu tổn thất điện năng và tối đa hóa việc cung cấp điện cho tải, tiếp tục giảm hóa đơn năng lượng và lượng khí thải carbon.
Thiết kế mô-đun của máy biến áp cho phép dễ dàng tiếp cận và bảo trì, giảm thời gian ngừng hoạt động và kéo dài tuổi thọ của máy biến áp. Nó cũng cung cấp một loạt các tùy chọn có thể tùy chỉnh để phù hợp với nhiều ứng dụng khác nhau, cho phép doanh nghiệp điều chỉnh máy biến áp theo nhu cầu riêng của mình. Tính linh hoạt này giúp Máy biến áp khô SGOB 4000kva trở thành sự lựa chọn tuyệt vời cho các doanh nghiệp yêu cầu giải pháp năng lượng linh hoạt và có khả năng thích ứng.
Ngoài hiệu suất mạnh mẽ và các tùy chọn tùy chỉnh, Máy biến áp khô SGOB 4000kva đáp ứng tất cả các tiêu chuẩn và quy định liên quan của ngành. Điều này đảm bảo rằng máy biến áp an toàn và tuân thủ trong mọi ứng dụng, giúp doanh nghiệp yên tâm và giảm thiểu rủi ro về các mối nguy hiểm an toàn tiềm ẩn.
TÍNH NĂNG SẢN PHẨM
Máy biến áp khô 4000kva đúc nhựa epoxy do Công ty TNHH Máy biến áp công nghiệp Thượng Hải sản xuất được phát triển và thiết kế với sự hợp tác của Viện nghiên cứu máy biến áp Thẩm Dương bằng cách giới thiệu công nghệ tiên tiến của nước ngoài. Chỉ số độ tin cậy của sản phẩm đã đạt đến trình độ tiên tiến quốc tế.
Máy biến áp khô SGOB 4000kva an toàn, chống cháy và chống cháy, không gây ô nhiễm và có thể lắp đặt trực tiếp tại trung tâm phụ tải. Nó không cần bảo trì, dễ lắp đặt, chi phí vận hành toàn diện thấp, tổn thất thấp, hiệu suất chống ẩm tốt, có thể hoạt động bình thường ở độ ẩm 100% và có thể đưa vào vận hành mà không cần sấy khô trước sau khi tắt máy. Nó có khả năng phóng điện một phần thấp, độ ồn thấp, chức năng tản nhiệt mạnh và có thể hoạt động ở mức tải định mức 150% trong điều kiện làm mát không khí cưỡng bức.
Máy biến áp khô SGOB 4000kva hiện được sử dụng rộng rãi trong các tòa nhà cao tầng, trung tâm thương mại, sân bay, nhà ga, bến cảng, tàu điện ngầm, nhà máy, trạm phân phối ngầm, giàn khoan dầu ngoài khơi, nhà máy điện và những nơi khác có môi trường và điều kiện sử dụng khắc nghiệt.
Vật liệu và tính năng chính
Cuộn dây sử dụng dây đồng cách điện loại F làm dây dẫn và sợi thủy tinh và vật liệu composite nhựa epoxy làm vật liệu cách nhiệt. Hệ số giãn nở của nó gần bằng dây dẫn đồng và có khả năng chống va đập tốt, chống thay đổi nhiệt độ và chống nứt. Tất cả các thành phần của sợi thủy tinh và nhựa epoxy đều có khả năng tự dập tắt và không tiếp tục cháy. Đồng thời, cuộn dây cao áp được đúc bằng nhựa epoxy ở trạng thái chân không 1mbar và không có bọt khí bên trong cuộn dây, đảm bảo độ phóng điện một phần của cuộn dây nhỏ. Đồng thời, tổn thất của máy biến áp được giảm thiểu một cách hiệu quả.
Lõi sắt của máy biến áp được làm bằng thép tấm silicon cán nguội dòng 30EH120 có độ thấm cao, định hướng thớ có trật tự được nhập khẩu từ Nippon Steel, Nhật Bản, với các mối nối vát hoàn toàn 45° và xếp chồng từng bước bốn cấp. Bề mặt lõi sắt được phủ sơn nhựa cách điện chống ẩm, rỉ sét, hai đầu kẹp và chốt có lớp bảo vệ chống ăn mòn. Toàn bộ lõi sắt sử dụng cấu trúc tấm kéo thép và ách sắt không xếp chồng lên nhau, giúp giảm tổn thất không tải, dòng điện không tải và tiếng ồn của lõi sắt một cách hiệu quả.
Đối với cuộn dây điện áp thấp và dòng điện cao, ứng suất ngắn mạch lớn khi xảy ra ngắn mạch và số vòng dây điện áp thấp ít. Dòng điện hạ áp càng lớn thì vấn đề ampe quay không ổn định càng nổi bật khi sử dụng loại cuộn dây. Vấn đề tản nhiệt cũng cần được quan tâm. Lúc này, việc sử dụng cuộn giấy bạc cho điện áp thấp có thể giải quyết tốt hơn các vấn đề trên. Trước hết, các sản phẩm giấy bạc không có góc quay dọc trục và góc xoắn ốc quanh trục. Số ampe của cuộn dây điện áp cao và điện áp thấp được cân bằng và ứng suất dọc trục của máy biến áp nhỏ khi xảy ra đoản mạch. Thứ hai, do lớp cách nhiệt mỏng nên các ống dẫn khí nhiều lớp có thể được thiết lập theo ý muốn trong quá trình này và vấn đề tản nhiệt cũng được giải quyết tốt hơn. Quá trình hàn bên trong cuộn dây sử dụng phương pháp hàn bảo vệ xenon trên máy cuộn lá hoàn toàn tự động, có độ chính xác cao, khả năng chống hàn thấp và không có quy trình hàn bên ngoài. Lớp cách nhiệt DMD được sử dụng giữa các lớp cuộn dây, các đầu được bịt kín và xử lý bằng nhựa sau khi cuộn dây.
Quạt làm mát thổi ngang dòng chảy được sử dụng, có đặc tính tiếng ồn thấp, áp suất gió cao, hình thức đẹp, v.v., và nâng cao khả năng quá tải của máy biến áp. Bộ điều khiển nhiệt độ sử dụng bộ điều khiển nhiệt độ thông minh để cải thiện độ an toàn và độ tin cậy khi vận hành máy biến áp.
MÔ TẢ SẢN PHẨM
Máy biến áp loại khô cách điện bằng nhựa Epoxy là sản phẩm rất an toàn. Nó có thể được cài đặt trực tiếp tại trung tâm tải. Nó hoạt động tốt trong môi trường có độ ẩm 100% mà không cần sấy khô trước. Nó đã được sử dụng rộng rãi trong lĩnh vực xây dựng, trung tâm thương mại, sân bay, nhà ga, bến cảng, tàu điện ngầm, nhà máy, trạm phân phối điện ngầm, giàn khoan dầu ngoài khơi, nhà máy điện, v.v.
TÍNH NĂNG SẢN PHẨM
● Chống cháy
● Chống ẩm
● Dễ dàng bảo trì và lắp đặt
● Chạy tốt trong điều kiện môi trường khắc nghiệt
● Sản phẩm không gây ô nhiễm
● Tổn thất thấp trong quá trình vận hành toàn diện
THÔNG SỐ
| NGƯỜI MẪU | KHÔNG MẤT TẢI (W) |
TẢI TẢI (120%) |
TUYỆT VỜI (%) |
KHÔNG TẢI HIỆN TẠI (%) |
MỨC TIẾNG ỒN (Lpa) dB |
CÂN NẶNG (KG) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| NGƯỜI MẪU | KÍCH THƯỚC(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| NGƯỜI MẪU | CÔNG SUẤT (KVA) | CHIỀU DÀI (MM) |
CHIỀU RỘNG (MM) | CHIỀU CAO (MM) |
DỌC DỌC (MM) | NGANG (MM) | TRỌNG LƯỢNG (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
HỒ SƠ CÔNG TY
Shanghai Industry Transformers Co., Ltd (SGOB) là nhà cung cấp đầy đủ các thiết bị phân phối điện. Sản phẩm của chúng tôi bao gồm:
● Máy biến áp ngâm dầu
● Máy biến áp ngâm dầu 35KV
● Máy biến áp điện loại khô cách điện bằng nhựa Expoxy
● Máy biến áp phân phối hợp kim vô định hình
● Máy biến thế quang điện
● Máy biến áp điện gió
● Máy biến áp trạm biến áp kiểu hộp
Công ty chúng tôi được thành lập vào năm 2007 và ngày nay có xưởng rộng 40.000m2 và hơn 200 nhân viên. Sản phẩm của chúng tôi được sử dụng rộng rãi trong nhiều ngành công nghiệp như sản xuất và phân phối điện, sản xuất than, luyện kim, dầu khí, hóa chất, xây dựng, cảng, sân bay, đường sắt và cơ sở hạ tầng thành phố.
Chúng tôi cũng sản xuất các thiết bị liên quan như tủ và vỏ điện, hộp chuyển mạch. Hiện tại, chúng tôi đang mở rộng dòng sản phẩm của mình sang các lĩnh vực liên quan đến điện khác như đầu nối co nóng, cáp điện và các thiết bị cơ khí liên quan, v.v. Mục tiêu của chúng tôi là xây dựng một hệ thống toàn diện nền tảng cung cấp thiết bị điện và phụ tùng cho cơ sở khách hàng toàn cầu của chúng tôi.
Chúng tôi dựa vào hệ thống kiểm soát chất lượng nghiêm ngặt để cung cấp các sản phẩm chất lượng cao nhất. Trong số 200 nhân viên của chúng tôi, 46 người là kỹ sư giàu kinh nghiệm. Hệ thống chất lượng của chúng tôi bao gồm các tiêu chuẩn về:
● Trung tâm giám sát chất lượng máy biến áp quốc gia Trung Quốc
● Hệ thống quản lý chất lượng ISO-9001:2008
● Hệ thống quản lý môi trường ISO-14001:2004
● Hệ thống an toàn và sức khỏe OHSMS18000
Bằng sáng chế của chúng tôi:
Khả năng sản xuất và kiểm tra chất lượng của chúng tôi bao gồm:
● Cuộn giấy bạc tự động
● Tấm và rạch thép silicon kỹ thuật số
● Dây chuyền sấy chân không và sơn bóng hoàn toàn tự động
● Máy thử phóng điện cục bộ HAEFLY
● Máy phân tích điện HAEFLY
● Máy phân tích sóng hài HAEFLY
Kết quả là tạo ra một sản phẩm ưu việt có hiệu suất cao, tiêu tán điện năng thấp hơn và độ ồn thấp để tối đa hóa khoản đầu tư vào cơ sở hạ tầng của bạn.
