Là nhà sản xuất chuyên nghiệp, SGOB muốn cung cấp cho bạn máy biến áp loại khô 200kva chất lượng cao ba pha, đây là thiết bị chuyển đổi năng lượng ba pha mà không có môi trường cách nhiệt lỏng. Được thiết kế cho các khu vực trong nhà và nhạy cảm với môi trường, nó thuộc loại truyền tải điện và truyền tải điện tử không cần bảo trì.
Máy biến áp loại khô chất lượng cao 200kva ba pha được sản xuất bởi nhà sản xuất chuyên nghiệp Trung Quốc SGOB, nhận ra chuyển đổi điện áp AC thông qua nguyên tắc cảm ứng điện từ, khả năng thích nghi với các yêu cầu phân phối năng lượng trung bình, lõi và cuộn dây được gói bằng vật liệu cách nhiệt.
Hệ thống cuộn dây áp dụng dây dẫn bằng đồng và chất liệu cách nhiệt nhựa được gia cố bằng sợi thủy tinh, được hình thành thành cơ thể niêm phong khoảng cách bằng cách đúc áp suất chân không.

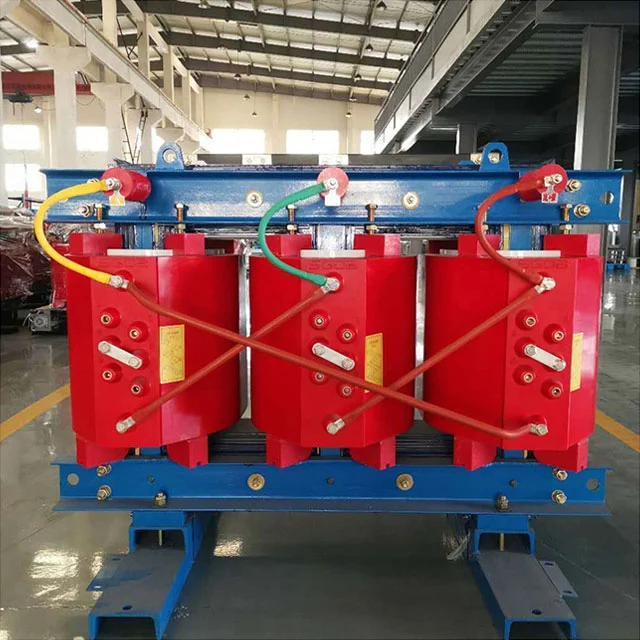

Lõi của máy biến áp loại khô 200kVA ba pha áp dụng tấm thép silicon định hướng hạt với lớp dán đường may xiên đầy đủ, và bề mặt được phủ lớp sơn cách điện chống ẩm. Kênh tản nhiệt được thiết kế với lối đi không khí tổ ong ba chiều và sự phân tán nhiệt được thực hiện tích cực với sự trợ giúp của quạt khởi động được kiểm soát nhiệt độ.
Thanh đồng chống ăn mòn để kết nối các thiết bị đầu cuối, hỗ trợ truy cập cáp hai chiều. Shell áp dụng công nghệ phun tấm thép cuộn lạnh và giao diện lắp đặt giảm xóc được dành riêng ở phía dưới.
Trong quá trình hoạt động, ống thông gió phải được giữ không có bụi và tích tụ bụi trong ống thông gió phải được làm sạch thường xuyên bằng thiết bị thu thập áp suất âm. Kiểm tra sự buộc chặt của các thiết bị đầu cuối kết nối cứ sau sáu tháng một lần và khóa lại chúng theo trình tự bằng cờ lê mô-men xoắn. Thử nghiệm điện trở cách nhiệt nên được thực hiện khi độ ẩm thấp hơn giá trị giới hạn. Ngắt kết nối tất cả các kết nối bên ngoài trước khi đo. Sau khi bị hỏng điện đột ngột, thiết bị sẽ được phép đứng cho đến khi nhiệt độ phù hợp với nhiệt độ môi trường trước khi khởi động lại. Dung môi hóa học bị cấm làm sạch bề mặt vỏ. Chỉ có thể sử dụng chất tẩy rửa trung tính để lau nó.
Máy biến áp loại khô 200kva ba pha được sử dụng trong phòng phân phối phức tạp thương mại, hệ thống cung cấp điện khẩn cấp xây dựng cao, mạch dự phòng phòng điều hành của bệnh viện, trung tâm dữ liệu liên kết cung cấp điện liên tục, xưởng sản xuất chính xác của nút chuyển đổi cáp chính, trung tâm phân phối điện áp và trung tâm kiểm soát trạm điện.
So với các máy biến áp kiểu khô thông thường, quá trình đúc chân không của máy biến áp loại khô 200kVA ba pha giúp loại bỏ khoảng cách không khí bên trong cuộn dây và xả một phần thấp hơn đáng kể so với các cấu trúc không niêm phong. Hệ số giãn nở nhiệt của nhựa epoxy và dây dẫn đồng được kết hợp để tránh nứt lớp cách nhiệt do đạp xe nhiệt. Hiệu quả trao đổi nhiệt của cấu trúc tản nhiệt ba chiều vượt quá các vây phẳng truyền thống, và sự gia tăng nhiệt độ giảm xuống dưới cùng tải. Công nghệ cốt lõi của tất cả các khớp nghiêng làm giảm tổn thất mạch từ tính và dòng không tải tốt hơn mức chung của ngành. Lớp phủ phòng ngừa rỉ sét của vỏ bảo vệ vượt qua thử nghiệm tăng tốc phun muối, và không có nguy cơ ăn mòn cho các bộ phận kim loại trong môi trường ướt.
| NGƯỜI MẪU | Không mất tải (W) |
Mất tải (120%) |
Sự suy yếu (%) |
Noload hiện tại (%) |
Tiếng ồn (LPA) DB |
CÂN NẶNG (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| NGƯỜI MẪU | Kích thước (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| NGƯỜI MẪU | Năng lực (KVA) | CHIỀU DÀI (Mm) |
Chiều rộng (mm) | CHIỀU CAO (Mm) |
Dọc (mm) | Ngang (mm) | Trọng lượng (kg) |
| SC (Z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Liệu cấu trúc làm mát ba chiều có yêu cầu bảo trì bổ sung không?
Mô -đun quạt áp dụng thiết kế niêm phong ổ trục, và có thể được thay thế toàn bộ sau khi thời gian hoạt động tích lũy đạt đến ngưỡng, mà không cần bôi trơn và bảo trì.
Làm thế nào để ngăn chặn sự ăn mòn cuối cùng ở các khu vực ven biển có sương mù muối cao?
Lắp mạ của máy biến áp loại khô 200kva ba pha là một quy trình tổng hợp hợp kim ken niken-kinc với tay áo bảo vệ thiết bị đầu cuối tùy chọn có thể được lắp đặt để cô lập tiếp xúc với salt.
